スプレーバッグドライヤ｜スプレードライヤ

ファインセラミックス・化成品用

乾燥室がろ布の新しいタイプのスプレー
ドライヤ
洗浄が容易・多品種少量生産を一台で実現

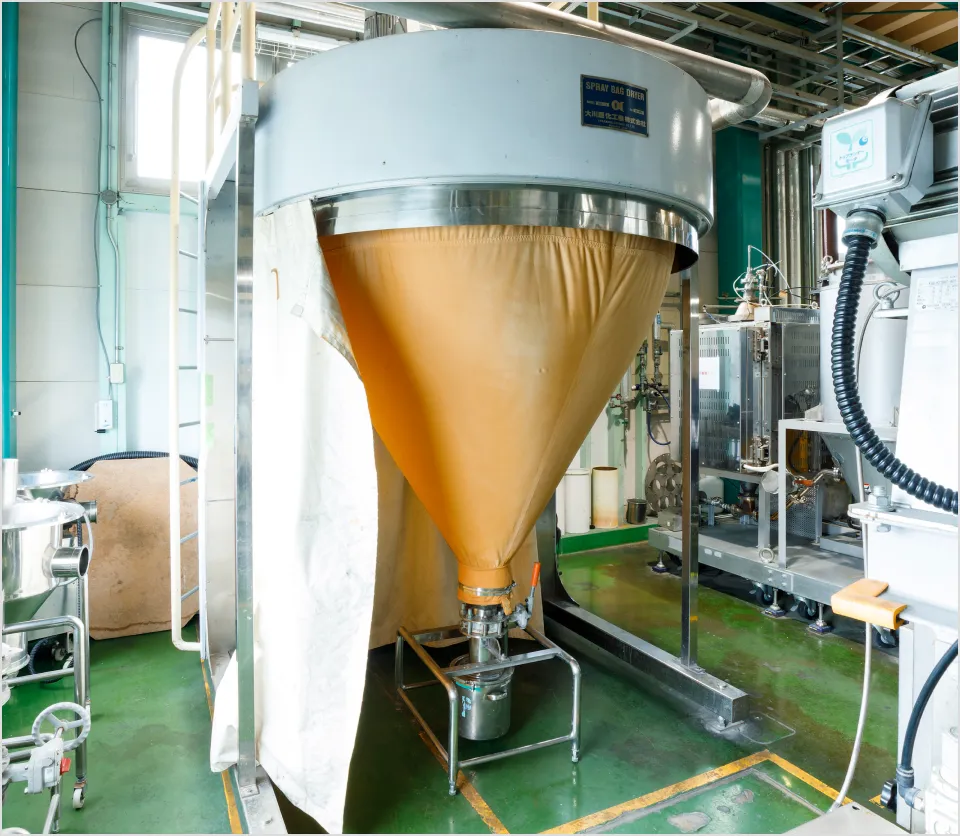

乾燥室をろ布に置き換えた新しいタイプのスプレードライヤです。ステンレス製乾燥室の従来型では、排気に含まれる微粉体の回収装置が必要でしたが、乾燥室を着脱可能な通気性ろ布とすることで製品、微粉を1カ所で回収できます。多成分系ファインセラミックスなどの造粒、乾燥に最適です。
交換用のろ布を用意すれば、原料の切替が容易に行えます。
ろ布は洗濯機での洗浄が可能で、洗浄性も大幅に改善しました。

目的・用途（利用例）

業種

電子関連業界
化学業界
自動車関連
窯業･ファインセラミック
鉄鋼･機械業界
その他

カタログダウンロード

お見積り依頼

粒子づくりのご相談

特長
仕様
フロー
よくあるご質問
関連商品

特長

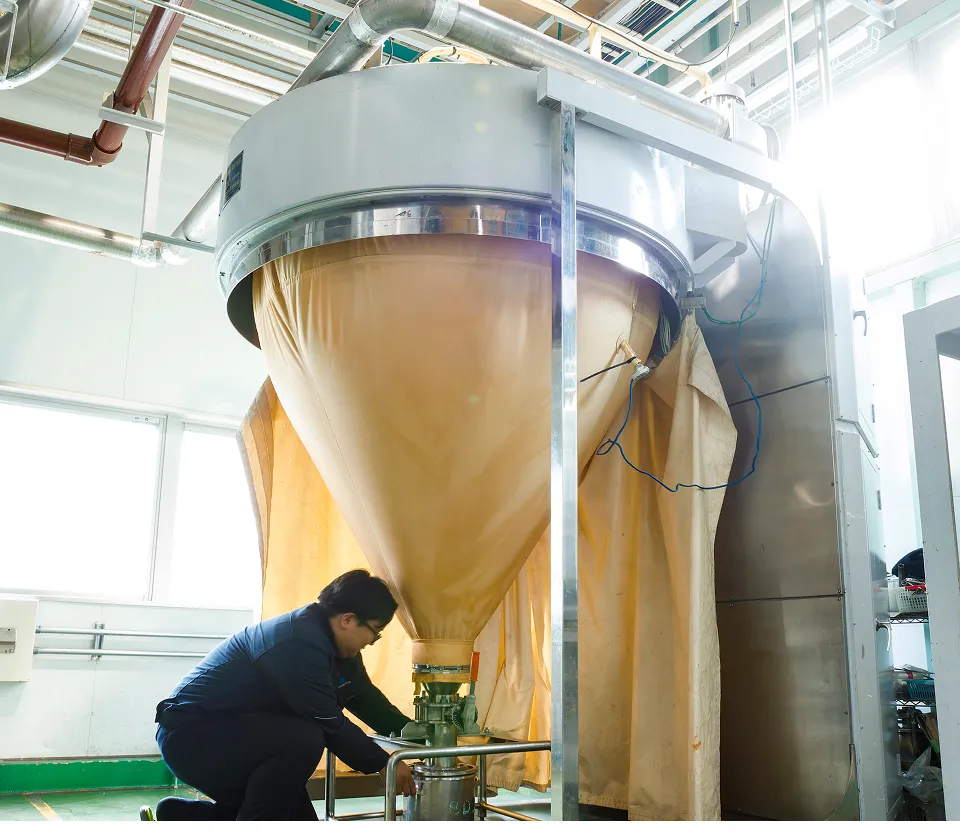

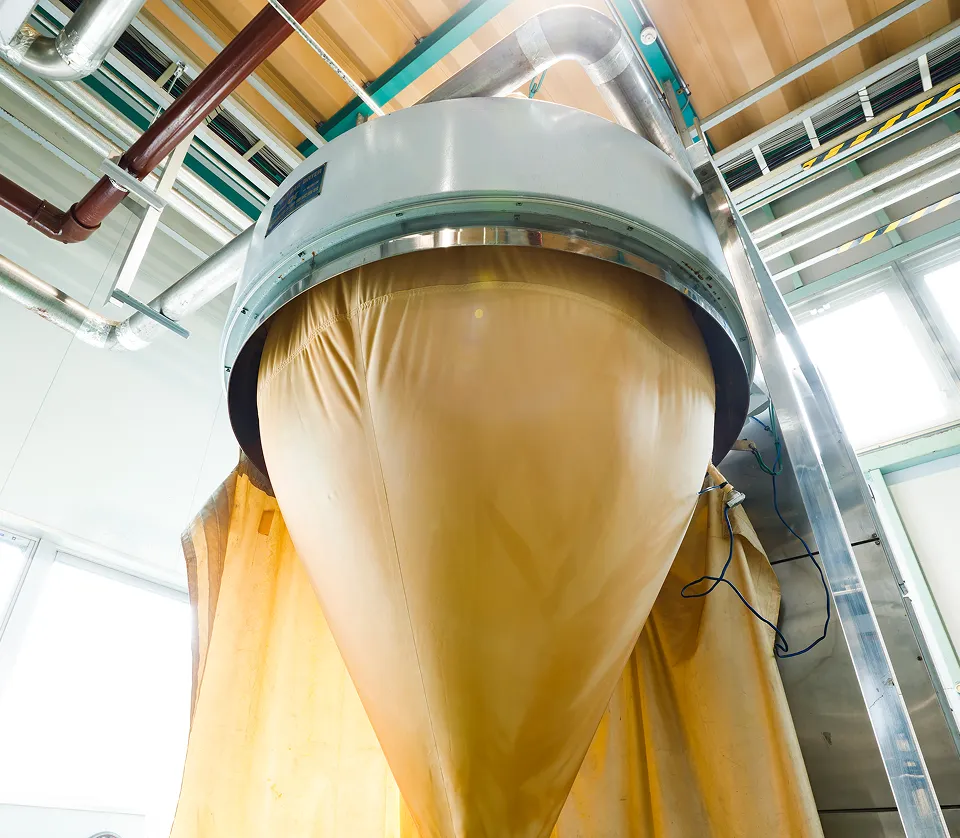

乾燥室を従来型のステンレス製から脱着可能な大きな布袋とし、粉体の
金属面への接触を無くし、金属コンタミを防止します。
また、従来のスプレードライヤでは排気に含まれる微粉体の回収装置が必要でしたが、乾燥室を通気ろ布とすることで、製品、微粉共に1ヶ所で回収できます。

Ｍ型ディスク（弊社特許）をはじめとした各種ディスクに対応可能な回転式アトマイザを標準搭載し、様々な原液の微粒化に対応しています。
また、アトマイザ内への粉塵の侵入を防止するエアーパージ機構も標準搭載しています。

脱着可能な通気性濾布を使用しているため、原料別に乾燥室を交換する
ことが可能であり、洗濯機での洗浄も可能です。
また、乾燥空気入口に粗塵フィルタおよび高温用HEPAフィルタを標準搭載することにより、製品製品のコンタミを防止します。

「Kona-de-Vib」
乾燥室本体ろ布を振動させることにより、乾燥室内への製品堆積を防止し更なる連続運転と製品回収率の向上に貢献します。

仕様

項目		定形機			生産機
項目		BDP-10	BDP-15	BDP-22	BDP-30	BDP-37
水分蒸発量 (※1) [kg/h]		5	10	20	40	75
熱風入口温度 [°C]		200
アトマイザ	形式	OCA-022	OCA-022	OCA-023	OCA-023	OCA-111
	回転ディスク	MC-65	MC-65	MC-84	MC-84	MC-125
	回転数 [r.p.m]	4,000～15,000	4,000～15,000	5,000～20,000	5,000～20,000	5,000～20,000
外形寸法 [mm]	奥行き	1,320	1,710	2,460	(※2)	(※2)
	幅	2,280	2,680	3,950	(※2)	(※2)
	高さ	2,280	3,260	4,780	(※2)	(※2)
概略据付重量 [kg]		1,000	1,300	1,600	(※2)	(※2)

※1 水分蒸発量の表示は熱風入口温度200°C、出口温度80°Cを基準としています。
※2 上記機種中、BDP-30・BDP-37は専用設計品となります。詳細は弊社営業までお問合せ下さい。

Contact Us

取り扱い製品についてや価格・お見積もり、セミナー申し込みなど、お気軽にお問い合わせください。担当スタッフが迅速にサポートします。

お客様のニーズに合わせたカスタム設計。
最適なスプレードライヤをご提案いたします。

弊社ではこれらの技術と経験を活かし、ご希望の粉体特性などからどのようなシステムがベストかを考え、少量生産用、中規模生産用、大型産業用、流動造粒、ガステムなど様々な装置から製造工程に合わせた最適なシステム・配置をご提供致します。

オーダーメイド製造はこちら

フロー

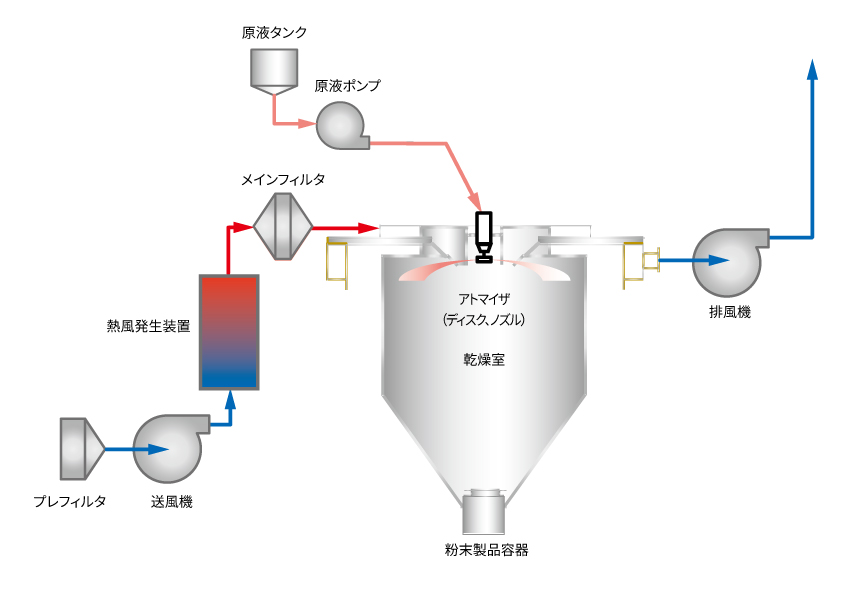

標準フロー

よくあるご質問

Q1.

有機物にも使えますか？

原料により使用可能です。布袋との相性がありますので、試験にてご確認下さい。

Q2.

洗浄方法を教えてください。

手洗い、または業務用洗濯機で洗うことができます。

Q3.

ろ布の目詰まりは起こりませんか？

専用の払い落とし装置(Kona-de-Vib)などにより、自動で払い落としが可能です。
