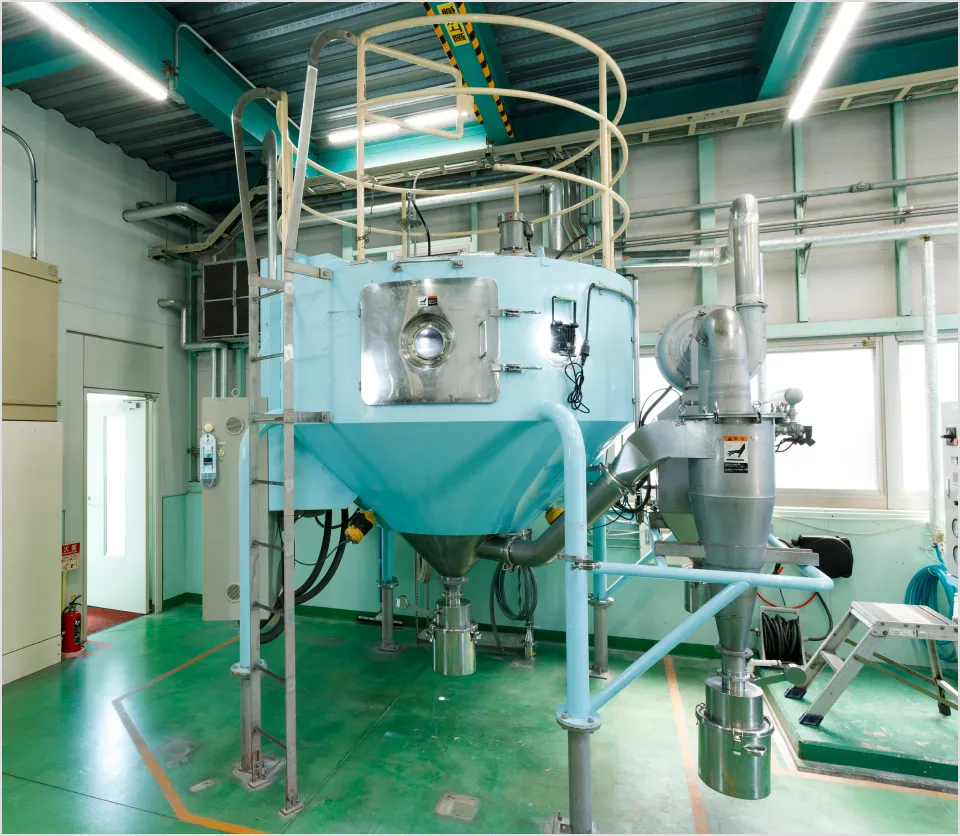

スプレードライヤ
Fシリーズ
セラミックス・新素材用
セラミックス・新素材の造粒に特化
必要な設置高さが低いコンパクトモデル
ファインセラミックス、新金属、無機材料などの造粒用に開発した製品です。当社の汎用タイプのL/OCシリーズと比べて小型で、少ないスペースで設置できます。また、高機能を維持しながらお求めやすい価格を実現しました。
目的・用途（利用例）
- ＃セラミックス
業種
- 電子関連業界
- 飼料業界
- 自動車関連
- 窯業･ファインセラミック
- 鉄鋼･機械業界
- その他
特長
プロポーション(乾燥室形状)
ファインセラミックス、新金属、無機材料の造粒に最適化するため、円錐角度を９０°に直胴高さを押さえることにより、コンパクトに納めています。また、排気方式にローキャップを採用することにより、造粒製品の本体下回収率がアップする仕様となっています。
噴霧方式
Ｍ型ディスク（弊社特許）を標準装備することにより、球形で流動性の良い製品を得ることに適しています。また、シャーペッジ型アトマイザを搭載することも可能(一部機種を除く)で、よりシャープな粒度分布製品を得ることが出来ると共に、飛行線上への付着を軽減できます。
コンタミ防止およびクリーンネス

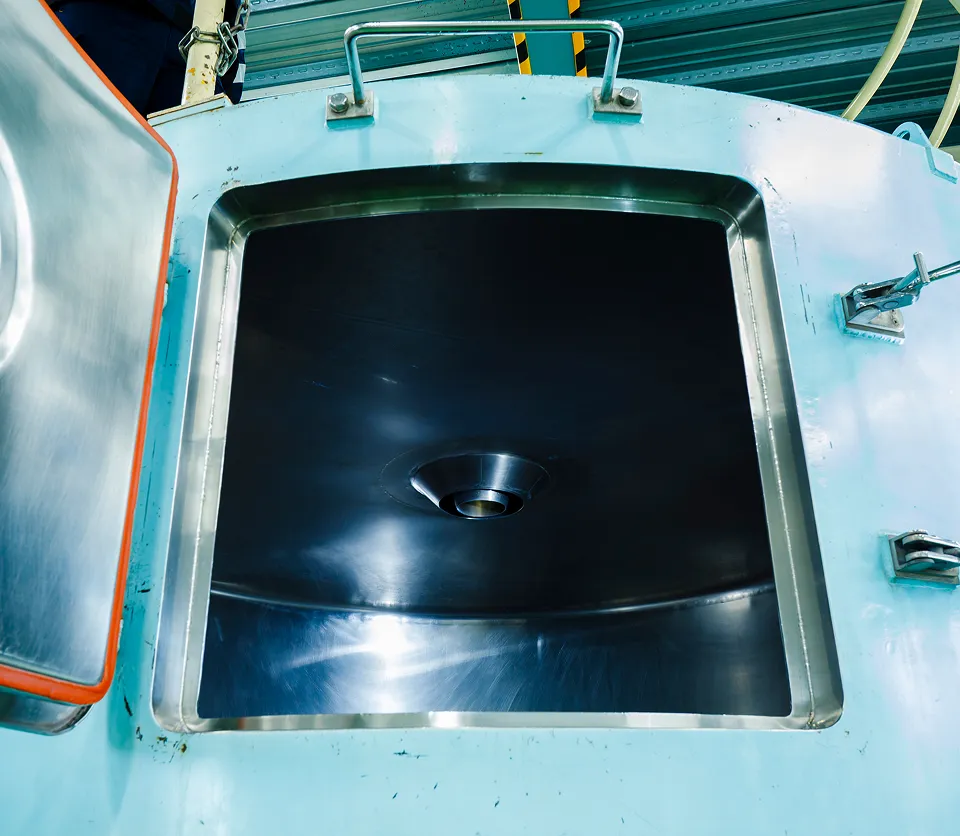

乾燥空気入口に粗塵フィルタおよび高温用HEPAフィルタを標準搭載することにより、製品のコンタミを防止します。さらに、熱風室およびダクト部分は分解・洗浄が容易な構造を採用。大型マンホールの設置により、内部点検・洗浄作業がスムーズに行え、衛生性・メンテナンス性の両面で優れています。
バグフィルタを標準装備
バグフィルタを標準装備し、微粉の捕集率を高めてきれいな排気で環境に優しい仕様となっています。
仕様
| 項目 | 標準機種（開発用・少量生産用） | 受注生産品（例） | ||||
|---|---|---|---|---|---|---|
| FL-12 | FOC-16 | FOC-20 | FOC-25 | ODL-30 | ODL-35 | |
| 用途（例） | ・研究開発 ・少量生産用 ・微粒子造粒用 |
・研究開発 ・少量生産用 ・実用サイズ粒子造粒用 |
・少量規模 ・生産用 ・製品造粒用 |
・生産用 ・製品造粒用 |
・生産用 ・製品造粒用 |
・生産用 ・製品造粒用 |
| 水分蒸発量 | 5 kg/h | 10 kg/h | 15 kg/h | 30 kg/h | 75 kg/h | 110 kg/h |
| 噴霧用アトマイザ | OCA-022B | OCA-022B | OCA-022B | OCA-023DG | OCA-040DG | OCA-111DG |
| 熱風最高温度 | 標準250°C（※注） | |||||
| 外形寸法（概略） | W2.4m×L1.7m×H2.0m | W2.7m×L1.8m×H2.4m | W3.2m×L2.2m×H2.5m | W3.7m×L3.4m×H4.9m | W5.3m×L4.0m×H5.9m | W6.2m×L4.5m×H8.0m |
| 据付重量（概略） | 860kg | 1,400kg | 1,600kg | 2,000kg | 3,400kg | 4,900kg |
※注 最高温度は熱風フィルタの耐熱温度によります。
製品紹介

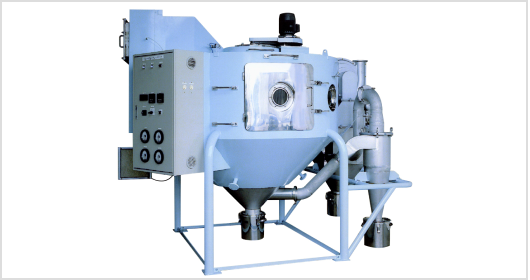

FL-12型

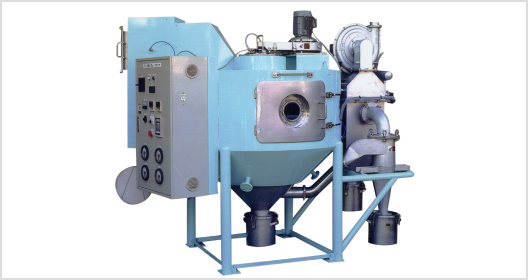

FOC-16型

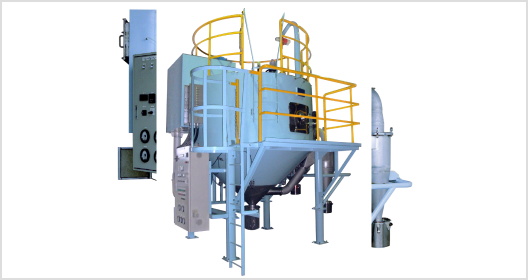

FOC-20型

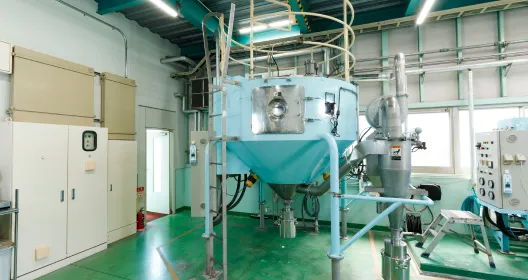

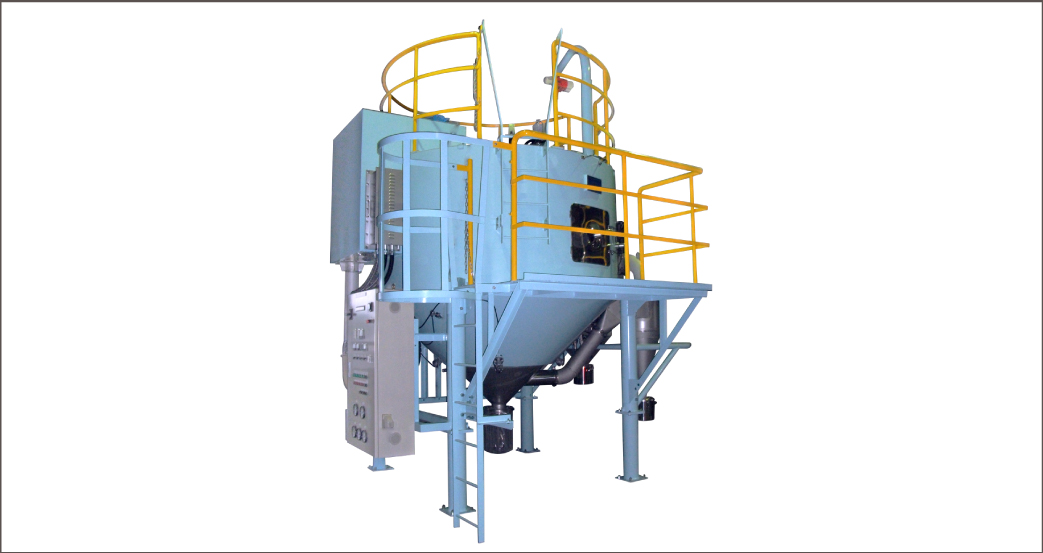

FOC-25型（電気ヒーター仕様）
Contact Us
取り扱い製品についてや価格・お見積もり、セミナー申し込みなど、お気軽にお問い合わせください。担当スタッフが迅速にサポートします。
関連ページ
お客様のニーズに合わせたカスタム設計。
最適なスプレードライヤをご提案いたします。
弊社ではこれらの技術と経験を活かし、ご希望の粉体特性などからどのようなシステムがベストかを考え、少量生産用、中規模生産用、大型産業用、流動造粒、ガステムなど様々な装置から製造工程に合わせた最適なシステム・配置をご提供致します。
フロー

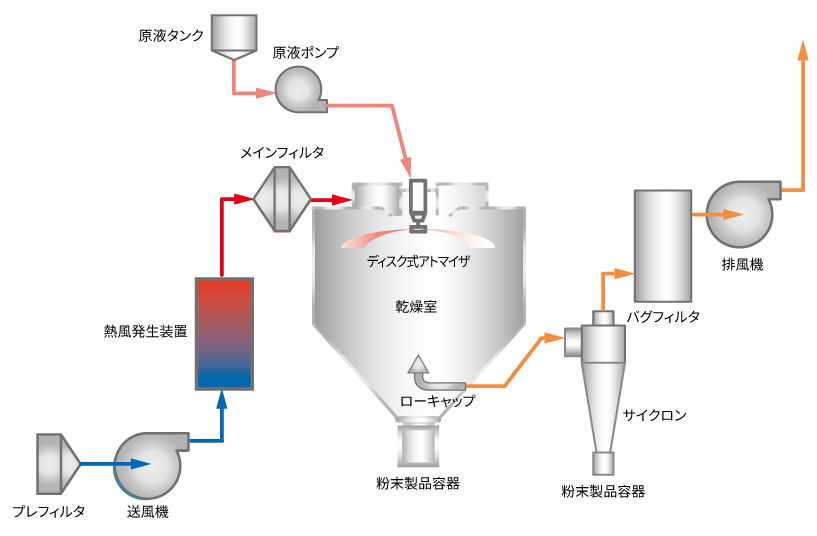

標準フロー
よくあるご質問
外装、架台の材質変更は可能ですか？
お求めやすい価格を実現するため、あえて塗装仕様を標準としております。オーダーメイドにて対応可能です。
洗浄が大変。容易にする方法はありませんか？
専用の高圧回転洗浄ノズルもオプションでご用意しております。
熱源の変更は可能ですか？
装置規模により、カスタム対応可能です。
