スプレードライヤ
L/OCシリーズ
汎用スプレードライヤ
研究開発用から生産用までシリーズ化！
L/OCシリーズは、スプレードライヤの基本性能を追求した汎用モデルです。
研究開発用途から小規模な生産まで、幅広いニーズに応えるラインアップを展開。
テスト段階から製品化へのステップアップまで、目的に応じて最適な機種を
お選びいただけます。
目的・用途（利用例）
- ＃食品
- ＃医薬品
- ＃化成品
- ＃セラミック
業種
- 電子関連業界
- 飼料業界
- 食品業界
- 化学業界
- 医薬品業界
- 自動車関連
- 窯業･ファインセラミック
- 鉄鋼･機械業界
- 石油樹脂
- 嗜好品
- その他
特長
プロポーション(乾燥室形状)
直胴部の高さを確保することにより、食品および有機系原料の研究開発や少量サンプルづくりに適した乾燥時間を確保できるようになっています。また、円錐部の角度を60°に設定することにより、流動性の悪い製品にも対応できます。
噴霧方式
M型ディスクをはじめとした各種ディスクに対応可能な回転式アトマイザを標準搭載し、様々な原液の微粒化に対応しています。また、弊社オリジナルのツインジェットノズルや2流体ノズルを搭載することもでき、微粒子製造にも対応可能です。
コンタミ防止およびクリーンネス
乾燥空気入口に粗塵フィルタおよび高温用HEPAフィルタを標準搭載することにより、乾燥製品のコンタミを防止します。さらに、熱風室および
ダクト部分は分解・洗浄が容易な構造を採用。
大型マンホールの設置により、内部点検・洗浄作業がスムーズに行え、衛生性・メンテナンス性の両面で優れています。
さまざまなオプション対応
製品形状別の捕集方式の使い分け
製品の1点捕集(標準仕様) / 製品の2点捕集
・乾燥室堆積防止機構
エアースイーパ(L-8i以外) / エアーノッカ
・微粉の回収装置
バグフィルタ / スクラバー
仕様
| Lシリーズ | OCシリーズ | |||
|---|---|---|---|---|
| L-8i | L-12 | OC-16 | OC-20 | |
| 用途 |
・研究開発用 ・少量取扱用 ・微粒子造粒用 |
・研究開発用 ・サンプル製造規模 |
・研究開発用 ・少量生産用 ・実用サイズ粒子造粒用 |
・少量生産用 ・製品造粒用 |
| 水分蒸発量 ※1 | 5.5kg/h(※2) | 13kg/h | 25kg/h | 42kg/h |
| 微粒化装置 | ディスク/ノズル | ディスク/ノズル | ディスク/ノズル | ディスク/ノズル |
| 熱風最高温度 | 250°C | |||
| 外形寸法(概略) | W1.4m×L0.95m×H1.8m | W2.5m×L1.8m×H2.6m | W2.9m×L2.4m×H3.7m | W3.3m×L3.9m×H5.2m |
| 据付重量(概略) | 500kg | 900kg | 1,300kg | 1,800kg |
※1 水分蒸発量の表示は熱風入口温度250°C、出口温度80°C (L-8iのみ100°C) を基準としています。
※2 保証能力は熱風入口温度250°C、排風出口温度100°Cの時3kg/hとなります。
製品紹介

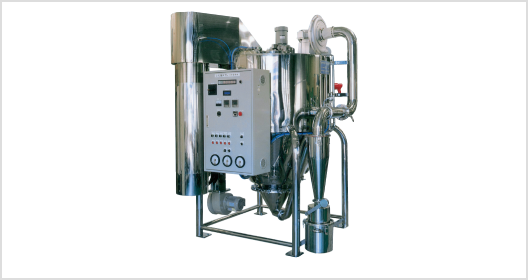

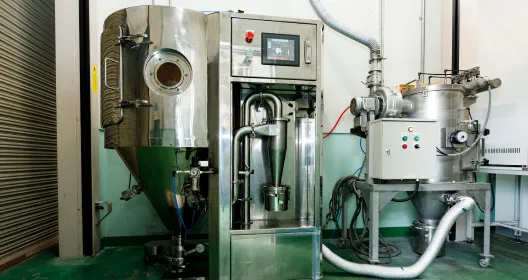

L-8i
L-12

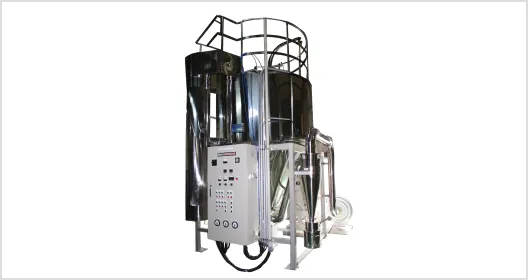

OC-16
OC-20
Contact Us
取り扱い製品についてや価格・お見積もり、セミナー申し込みなど、お気軽にお問い合わせください。担当スタッフが迅速にサポートします。
関連ページ
お客様のニーズに合わせたカスタム設計。
最適なスプレードライヤをご提案いたします。
弊社ではこれらの技術と経験を活かし、ご希望の粉体特性などからどのようなシステムがベストかを考え、少量生産用、中規模生産用、大型産業用、流動造粒、ガステムなど様々な装置から製造工程に合わせた最適なシステム・配置をご提供致します。
フロー

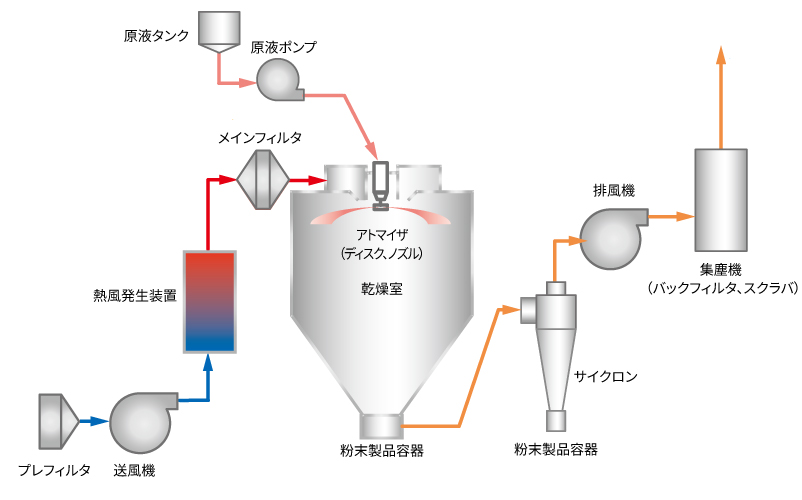

標準フロー
よくあるご質問
食品向けのオプションを教えてほしい。
エアスイーパ、スクラバ、回転洗浄ノズル等となります。
エアスイーパの原理は
乾燥室内の壁面に沿って回転するパイプに設けた一列の多数の小さな孔より、高速の空気を噴出しながら乾燥室内の付着・堆積した粉末製品を空気の力で吹き飛ばす払い落とし装置です。
熱源の変更は可能ですか？
装置規模により、カスタム対応可能です。
